您的位置: 首页  > 产品中心 > 树脂文丘里阀 >

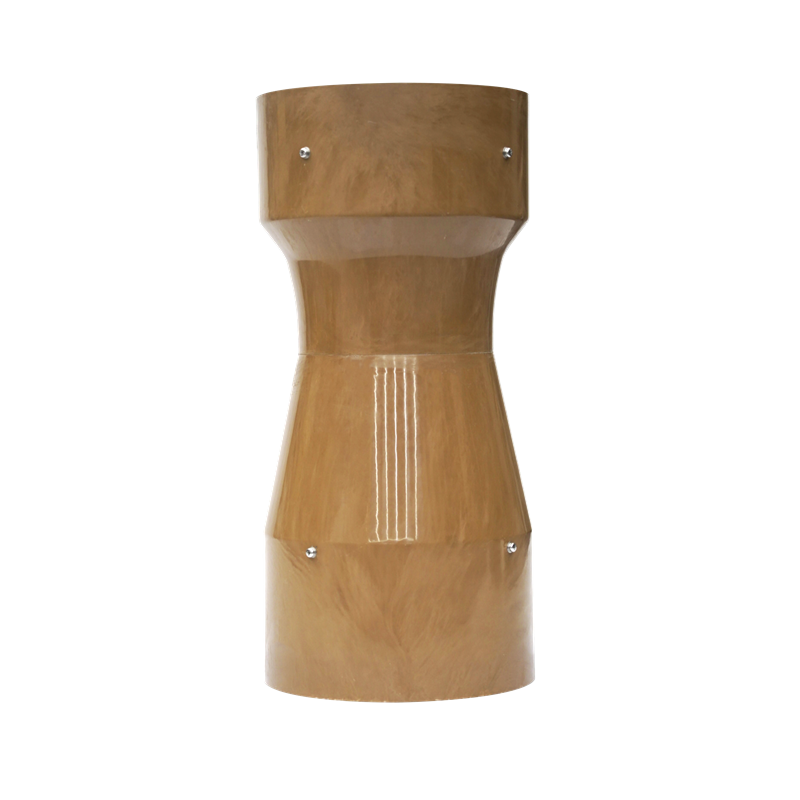

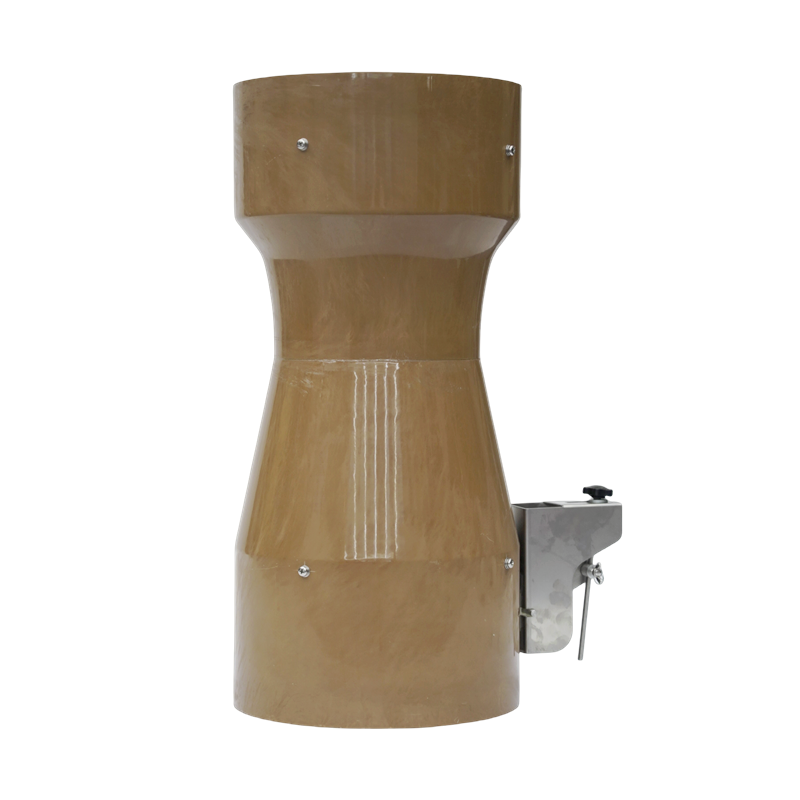

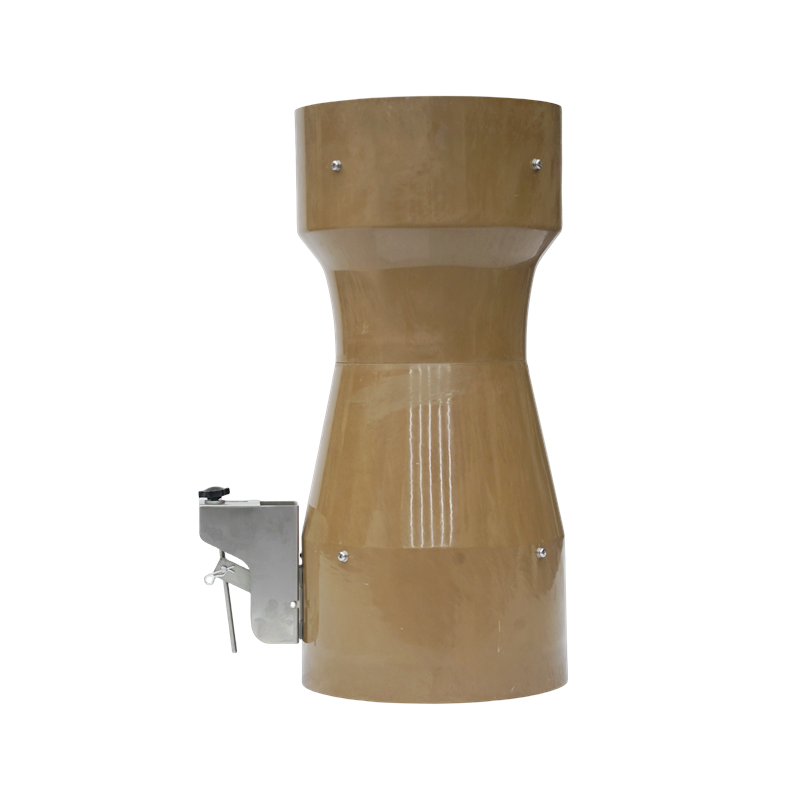

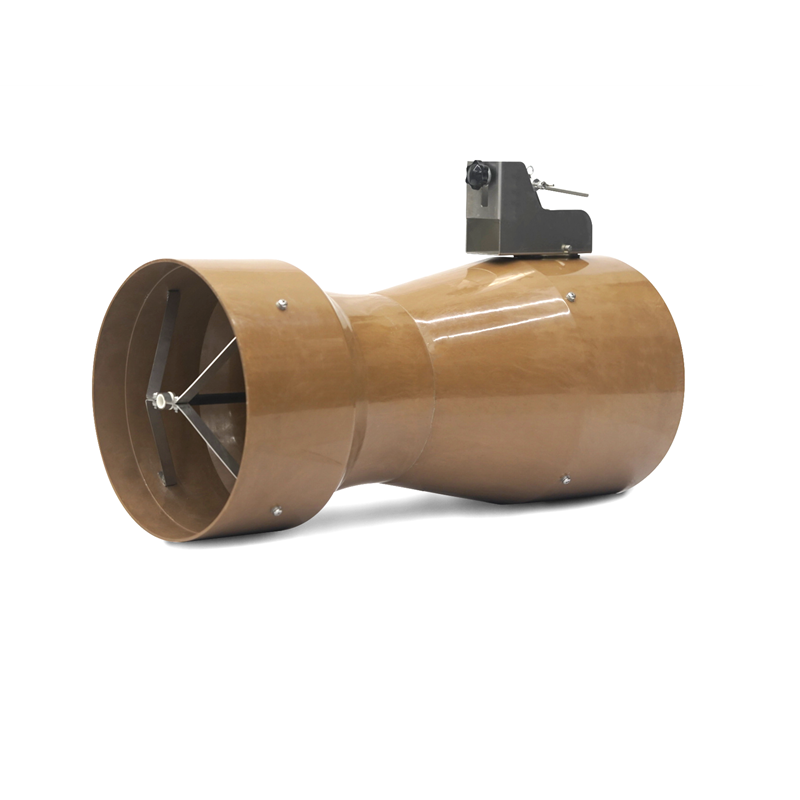

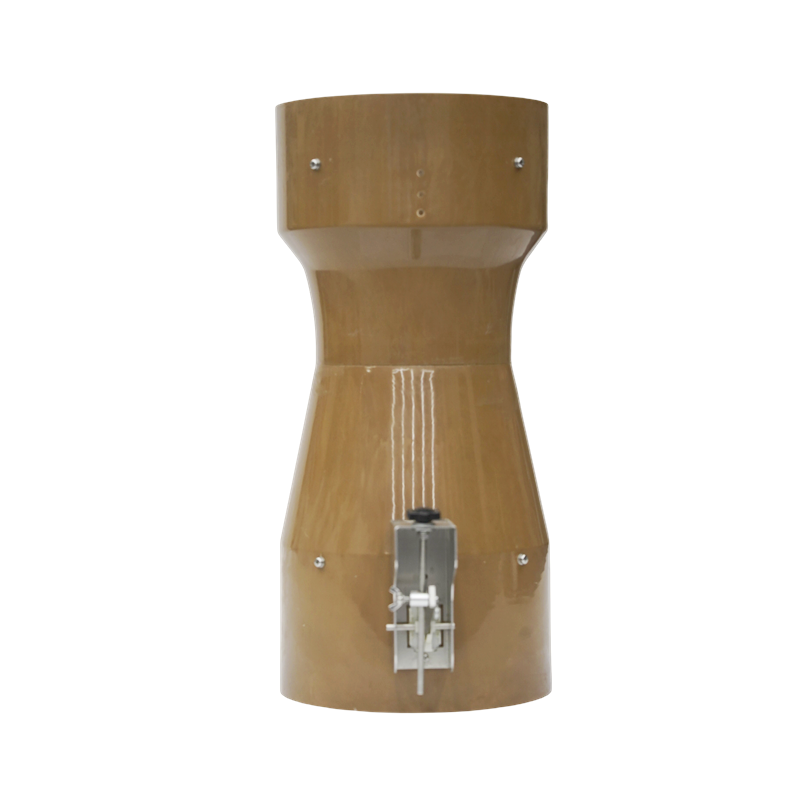

树脂-定风量阀-250

☆具备快速反应特性,新景文丘里阀可在1秒内快速响应前端风量变化的能力;
☆待机模式下,静态电流小于5uA压力下抗变形能力更强,减少运输、安装、备用存储中因为阀体变形带来的损失;
☆具备压力无关特性,通过使用高精度控制弹簧使得不受管道内静压变化影响;
☆最大风量和最小风量的可调节比高达20:1;

全国热线 135-7086-3916
技术参数 / Technical Parameters
型号代码 /
风阀类型 定风量
阀体材料 树脂
阀体数量 单阀(可多阀拼)
阀体尺寸 10”=250
控制方式 /
操作温度 0-50℃
可选配件 / Optional accessories
类别 配件 通风柜控制器 区域存在传感器 调节门传感器 压差传感器
介绍 通风柜控制器是安装在通风柜上的,主要用于通风柜面风速的测量与控制、照明监测报警及参数设定等,配合文丘里阀来实现对通风柜的风量控制和监控报警。 区域存在传感器利用微波检测通风柜前是否有人进行操作。有人时,系统处于标准状态,维持通风柜面风速0.5m/s,无人时,迅速切换到待机状态,面风速降为0.3m/s。 调节门传感器用于检测通风柜调节门的位置。经过配置,传感器可随大多数变风量通风柜上都有的调节门动作。当调节门移动时,卷轴和电位器将转动并改变电位器输出电阻值。监控器得到变化的调节门位置电压。 压差传感器主要适用于测量显示气体的压差。其广泛应用于医院、实验室、化工、GMP药厂和工业厂房等对于环境压差的精确性和品质有严格要求的供热系统、净化与通风系统等领域。
参数 *彩色触控屏,控制、显示及操作集成一体
*可配置显示的内容,面风速或风量等
*具有声光报警,可视化警报
*智能搜索匹配本地文丘里阀控制器来加速调试过程
*采用二级密码保护重要的配置参数
*秒表/计时器功能:允许用户设置提醒,取走样本或结束实验
*RS485端口连接至PC或上位机,用于相关调试、设定、监控与检测
*工作环境:
工作环境温度:0-50℃
储存环境温度:-30~80℃
工作环境湿度:相对湿度10~90%(无冷凝)
*输出电源:AC/DC 12~30V(±10%)
*信号输出:继电器,1对可选择接触点
*温度范围:*40℃~60℃
*重量:约145g
*防护等级:IP54
*静态电流:35mA
*动作电流:73mA
*自学习时间:10s
*响应时间:≤100ms
*操作显示:待机蓝色LED,侦查动作红色LED
*最大安装高度:2500mm
*探测区:W2000D800mm(最大)
W1000D800mm(最小)
*外观尺寸:L200W49H32
*直接卷轴式调节门传感器
*通风柜顶表面安装或使用支架安装(不带支架)
*0~10K的电阻输出,输出值与调节门位置成正比
*尼龙包裹的不锈钢丝连到十圈的精密电位器上,提供两种检测长度:
*标准:钢丝最大缩进长度为1050mm
*长型:钢丝最大缩进长度为2540mm
*尺寸:
标准检测长度:高52宽51长64mm
长型检测长度:高121宽79长119mm
*工作环境温度:0~50℃
*风压范围:0*1000Pa
*环境相对温湿度:
20℃~+85℃ 0~95%RH
产品细节 / product details
  • 本验证装置采用风室风洞测试的方法

    性能技术参数:

    1. 空气流量:(10-20000)m³/h,准确度:±2.5%
    2. 喷嘴前压力测量:(0-1000)Pa,准确度:±0.1%
    3. 喷嘴差压的测量:(0-1500)Pa,准确度:±1.5%±0.25Pa
    4. 喷嘴前温度测量:(0-50)℃,准确度:±0.5℃
    5. 温湿度测量:温度:(-20-60)℃,准确度:±0.5℃
    湿度:(0-100)%RH,准确度:±2%(0~90%RH)

    参照标准:

    GB/T1236-2017,GB/T14294-2008,AMCA-210, AMCA-500D,AMCA-500D, JG/T436-2014, JG/T295-2010, ISO5801
    特殊密封结构为文丘里阀杆联动机构与
    阀体之间的密闭性提供有效的保障
    实体特氟龙Teflon®滑动轴承,自润滑、
    耐磨性强、避免噪音
    采用316L专用弹簧钢,日本定制,
    耐疲劳超过10万次寿命
产品资质证书 / Product Qualification Certificate

计算机软件著作权

SGS

精度报告

外观专利

文丘里阀CE

选择我们的理由 / Reasons to choose us
  • 风量响应时间<1

    调节移动门,快速改变风量
  • 压力无关性150pa-750pa

    符合国内外行业标准
  • 风量精度高于95%

    通过SGS、CE等多项认证
  • 全程运行时间1.5s

    迅速反应变化
  • 标定点数≥50

    远超行业标准
  • 使用寿命100万次

    进口弹簧,寿命更长
  • 风量范围宽60m³/h
    ~10,000m³/h

    灵活选择适宜风量
  • 20:1控制范围

    最大风量和最小风量可调比值
  • 质量是产品的灵魂

    严格每一项标准、规范每一道工序、服务每一个细节,为客户创造更高价值
