文丘里阀的基本结构是参照文丘里管效应而来，文丘里的原理应用于很多场合，我们所讲的文丘里阀主要是控制风量的大小，结构其实并不复杂，当然能够通过这些配件达到精准控制风量的效果也不是太容易，今天的小编通过以下图示带您了解一下文丘里阀的内部结构：

我们通常看到的是文丘里阀筒体，在这个筒体内包含：阀杆，阀芯，支架，连杆，弹簧等等，这些大多数厂家都采用316不锈钢制作，不易变形不易腐蚀，经久耐用。

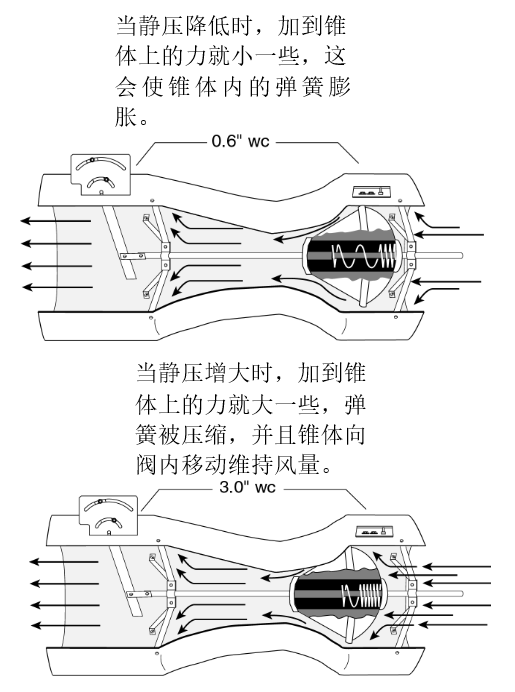

定风量文丘里阀结构相对简单，这些配件组装后，标定一个数值的风量即可，而变风量文丘里阀在定风量的基础上要加上控制器和执行器，它会在一个风量值范围内变化。通过以下图示的截面图可以看到这些配件及他们组装后的工作原理，它是如何做到控制风量的，如对此仍有疑问，可随时联系我司客服或技术人员！
