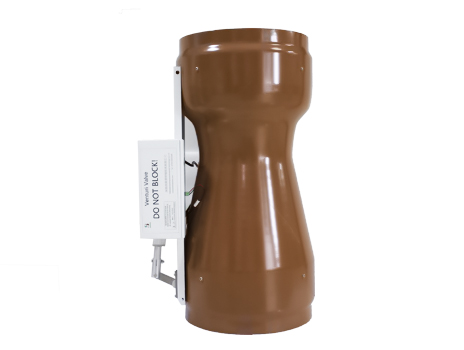

铝合金-变风量阀-350
☆具备快速反应特性,新景文丘里阀可在1秒内快速响应前端风量变化的能力;
☆待机模式下,静态电流小于5uA压力下抗变形能力更强,减少运输、安装、备用存储中因为阀体变形带来的损失;
☆具备压力无关特性,通过使用高精度控制弹簧使得不受管道内静压变化影响;
☆最大风量和最小风量的可调节比高达20:1;
全国热线
135-7086-3916
技术参数 / Technical Parameters
型号代码 | / |
风阀类型 | 变风量 |
阀体材料 | 铝合金 |
阀体数量 | 单阀 |
阀体尺寸 | 14”=350 |
风量范围 | 340-4250CMH |
控制方式 | Modbus控制, V=0~10V控制, A=4~20mA控制 |
操作温度 | 0-50℃ |
产品细节 / product details
-
本验证装置采用风室风洞测试的方法
性能技术参数:
- 1. 空气流量:(10-20000)m³/h,准确度:±2.5%
- 2. 喷嘴前压力测量:(0-1000)Pa,准确度:±0.1%
- 3. 喷嘴差压的测量:(0-1500)Pa,准确度:±1.5%±0.25Pa
- 4. 喷嘴前温度测量:(0-50)℃,准确度:±0.5℃
- 5. 温湿度测量:温度:(-20-60)℃,准确度:±0.5℃
湿度:(0-100)%RH,准确度:±2%(0~90%RH)参照标准:
- GB/T1236-2017,GB/T14294-2008,AMCA-210, AMCA-500D,AMCA-500D, JG/T436-2014, JG/T295-2010, ISO5801
- 特殊密封结构为文丘里阀杆联动机构与
阀体之间的密闭性提供有效的保障- 实体特氟龙Teflon®滑动轴承,自润滑、
耐磨性强、避免噪音- 采用316L专用弹簧钢,日本定制,
耐疲劳超过10万次寿命
产品资质证书 / Product Qualification Certificate
选择我们的理由 / Reasons to choose us
风量响应时间<1秒
调节移动门,快速改变风量压力无关性150pa-750pa
符合国内外行业标准风量精度高于95%
通过SGS、CE等多项认证全程运行时间1.5s
迅速反应变化标定点数≥50点
远超行业标准使用寿命100万次
进口弹簧,寿命更长风量范围宽60m³/h
~10,000m³/h
20:1控制范围
最大风量和最小风量可调比值
