文丘里阀接线怎么接?文丘里阀接线示意图
2023-08-05 11:17:38
众所周知,文丘里阀的类型有几种,有定风量文丘里阀,双稳态文丘里阀,变风量文丘里阀。那文丘里阀在使用中应该怎么接线呢?
首先,定风量文丘里阀是机械式的,没有电源也没有执行控制机构,无需接线。仅需要按照在系统启动前,风阀摆杆与调节螺栓的插销重新固定即可。
双稳态文丘里阀也是一种特殊的变风量文丘里阀,其是通过开关量进行控制的。接线操作跟变风量文丘里阀的有些类似。而变风量文丘里阀控制方式有两种,一般通过0-10V控制或者485通讯协议控制。选择的控制方式不同,接线的操作有所差异。

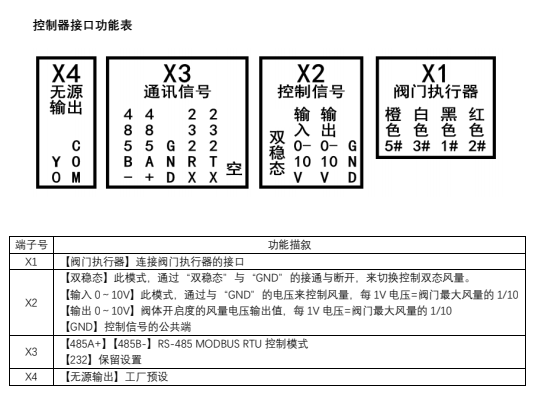

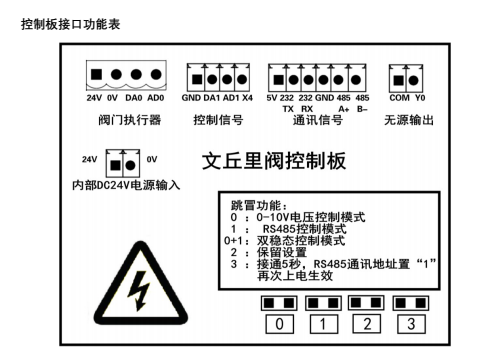

具体接线如下图所示:
